Sumikasuper 축구 토토 승무패의 기계적 특성

인장 강도

Sumikasuper 축구 토토 승무패의 인장 테스트에서 응력 변형 곡선 (SS 곡선이라고 함)은 다음과 같습니다. 스트레스가 특정 수준에 도달 할 때까지 변형과 응력이 비례합니다. 플라스틱의 강도를 설계 할 때는 응력과 긴장이 비례하지 않는 일부 영역이 있음을 고려해야합니다.
그림 3-2-2 및 3-2-3은 E6008 및 E5008에 대한 인장 강도의 온도 의존성을 보여줍니다. 인장 특성은 환경 온도에 따라 변화하지만 Sumikasuper 축구 토토 승무패는 넓은 온도 범위에서 높은 인장 강도를 유지합니다.

성형 제품 두께에 대한 의존성

Sumikasuper 축구 토토 승무패의 분자는 용융 동안 전단력에 의해 쉽게 배향됩니다. 성형 생성물이 얇을수록 강한 방향을 갖는 피부 층의 비율이 높아져 단위 단면적 당 강도가 높아집니다. 그림 3-2-4, 표 3-2-1 및 표 3-2-2는 인장 강도와 굽힘 강도의 두께 의존성을 보여줍니다.

표 3-2-1 Sumikasuper 축구 토토 승무패의 얇은 벽 인장 강도

항목	두께 (mm)	e5008L	e5008	E4008	e6008	E6006L	E6007LHF	E6807LHF	SV6808thf	SZ6505HF
인장 강도 (MPA)	0.5	151	161	178	199	215	153	144	130	140
	0.8	151	139	171	184	194	141	139	123	137
	1.2	135	119	158	164	172	141	127	116	144
	1.6	132	113	131	149	160	144	126	114	144
인장 신장 (%)	0.5	2.4	2.9	3.0	3.0	2.4	2.7	2.8	2.1	4.8
	0.8	2.7	3.1	3.7	3.5	2.8	3.6	4.1	2.8	5.7
	1.2	2.8	3.3	4.1	4.0	3.4	3.8	4.1	3.3	6.2
	1.6	3.1	3.5	4.5	4.2	3.7	4.2	4.3	3.6	6.8
인장 모듈러스 (GPA)	0.5	18.6	17.6	19.5	18.6	21.7	17.7	16.9	15.8	14.9
	0.8	16.1	15.4	17.1	16.5	15.8	15.2	14.8	12.0	13.2
	1.2	14.1	12.4	13.4	12.4	12.2	11.9	11.1	10.5	11.8
	1.6	11.6	11.0	10.8	11.0	9.8	11.0	10.0	9.5	10.6
성형 온도 (℃)		400		380	350

표 3-2-2 Sumikasuper 축구 토토 승무패의 굽힘 강도의 두께 의존성

항목	두께 (mm)	E6007LHF	E6807LHF	E6808LHF	e6808uhf	E6808GHF	e6810khf	SV6808thf	SZ6505HF	SZ6506HF
굽힘 강도 (MPA)	0.5	234	198	220	131	184	174	160	155	153
	0.8	234	202	216	126	177	174	163	155	155
	1.2	224	198	201	121	168	165	160	157	162
	1.6	217	188	194	124	170	159	157	169	173
굴곡 모듈러스 (GPA)	0.5	25.4	20.5	24.8	16.5	20.3	21.5	12.9	18.4	19.2
	0.8	21.0	16.6	18.7	12.6	16.7	17.7	11.3	15.7	16.0
	1.2	17.6	14.4	15.4	9.6	13.1	14.2	10.4	12.6	13.7
	1.6	14.8	11.7	12.9	8.7	11.7	12.4	8.9	12.0	13.2

굴곡 계수의 온도 의존성

Sumikasuper 축구 토토 승무패의 탄성 계수는 ​​결정질 또는 비정질 중합체와 같은 유리 전이 지점에서 극도로 떨어지는 것을 나타내지 않고 온도가 상승함에 따라 점차 감소하는 경향을 보여줍니다. 각 시리즈는 250 ° C에서도 실용적인 유연한 계수를 가지고 있으며, 열 내성 엔지니어링 플라스틱 중에서도 높은 순위가 있습니다. 또한, 성형 후 생성물이 열처리되면 피부 구조가 더 강해지고 탄성 계수가 개선되는 경향이 있습니다. 탄성 계수 외에도 강도, 열 왜곡 온도 및 크리프 특성에서 동일한 경향이 나타납니다.

그림 3-2-6 Sumikasuper 축구 토토 승무패의 굴곡 계수의 온도 의존성

물리적 특성의 이방성

Sumikasuper 축구 토토 승무패의 이방성은 아래 표에 나와 있습니다. Sumikasuper 축구 토토 승무패는 흐르는 흐름 방향으로 강하게 배향되므로 강도는 흐름 방향 (MD)과 수직 방향 (TD) 사이에서 크게 다릅니다. 사출 성형시 게이트 위치 및 기타 금형 설계에 세심한주의를 기울이십시오.

표 3-2-3 Sumikasuper 축구 토토 승무패의 물리적 특성의 이방성

항목	Unit	측정 방향	e5008L	e5008	E4008	e6008	E6006L	E6007LHF
금형 수축	%	MD	0.05	0.06	0.10	0.18	0.19	0.20
	%	TD	0.81	1.25	1.32	1.16	0.74	0.60
굽힘 강도	MPA	MD	137	130	138	136	156	158
	MPA	TD	58	56	57	61	92	95
굴곡 모듈러스	gpa	MD	13.4	12.6	12.7	12.2	11.4	14.0
	gpa	TD	3.7	3.3	3.0	4.4	4.7	5.1

용접 강도

일반적으로 축구 토토 승무패는 빠른 응고율과 큰 이방성을 가지므로 용접 강도가 낮아집니다. 용접의 기계적 특성은 광고가 좋지 않아 쉽게 약화되므로 제품을 설계하고 곰팡이를 제조 할 때 충분한 고려가 필요합니다.
그림 3-2-7은 Sumikasuper 축구 토토 승무패의 용접 굽힘 강도를 보여줍니다. 축구 토토 승무패 수지가 개구부에서 결합하고 다시 흐르는 용접 1과 용접 2의 따뜻함을 평가했습니다. 용접 2, 용접 2는 개구부에서 결합되어 흐르는 멈 춥니 다.

그림 3-2-7 Sumikasuper 축구 토토 승무패의 용접 강도 (3mm 두께)

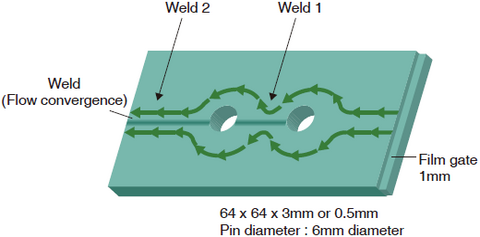

그림 3-2-8 Sumikasuper 축구 토토 승무패 용접 평가 테스트 조각

그림 3-2-9 Sumikasuper 축구 토토 승무패의 용접 강도 (0.5 mm 두께)

크리프 속성

실제 부품의 강도를 계산할 때, 온도로 인한 크리프 특성 및 속성의 변화에 ​​따라 사용 조건 하에서 성형 제품의 치수 및 강도 변화를 고려해야합니다. 그림 3-2-10은 150 ° C에서 유리 섬유 강화 등급 인 E6006L의 굽힘 크리프 특성을 보여줍니다. Sumikasuper 축구 토토 승무패는 결정질 PPS (40% 유리 섬유 강화 등급) 및 Sumikaexcel PES (30% 유리 섬유 강화 등급)와 비교하여 슈퍼 크리프 특성을 가지고 있음을 알 수 있습니다.

그림 3-2-10 Sumikasuper 축구 토토 승무패의 크리프 특성

피로 속성

장기 변동 하중 하의 재료는 피로의 실패를 겪게됩니다. 인장 피로 테스트에서 Sumikasuper 축구 토토 승무패 E6006L의 스트레스 수명 곡선은 다음과 같습니다.

그림 3-2-11 Sumikasuper 축구 토토 승무패의 피로 특성
